КАБЕЛИ КОНТРОЛЬНЫЕ, СИГНАЛИЗАЦИИ И БЛОКИРОВКИ

КАБЕЛИ КОНТРОЛЬНЫЕ

Контрольные кабели изготовляют с жилой из одной медной мягкой или алюминиевой полутвердой проволоки, поверх которой накладывают поливинилхлоридную, резиновую или полиэтиленовую изоляцию. Толщина поливинилхлоридной и резиновой изоляции жил кабелей сечением 0,75—6 мм2 равна 1,0 м. и 10 мм2 —1,2 мм; толщина полиэтиленовой изоляции жил сечением 0,75—6 мм2 равна 0,6 мм и 10 мм2—0,8 мм с допуском минус 10%.

При скрутке изолированных жил для придания кабелю круглой формы применяют заполнение из кабельной пряжи или бумажного корделя. В каждом повиве кабеля две смежные жилы (четная пара) имеют расцветку, отличающую их одну от другой и от остальных жил данного повива.

Оболочку кабеля выполняют из поливинилхлоридного пластиката и резины. Толщина оболочек приведена в табл. 1–23.

В зависимости от условий эксплуатации кабеля изготовляют бронированными стальной лентой или стальной проволокой с наружными покровами и без них (см. разд. 1).

Наружный диаметр и масса контрольных кабелей АКВВГ, приведены в табл. 16-4—16–8.

Длина контрольных кабелей с резиновой и пластмассовой изоляцией не менее 100 м.

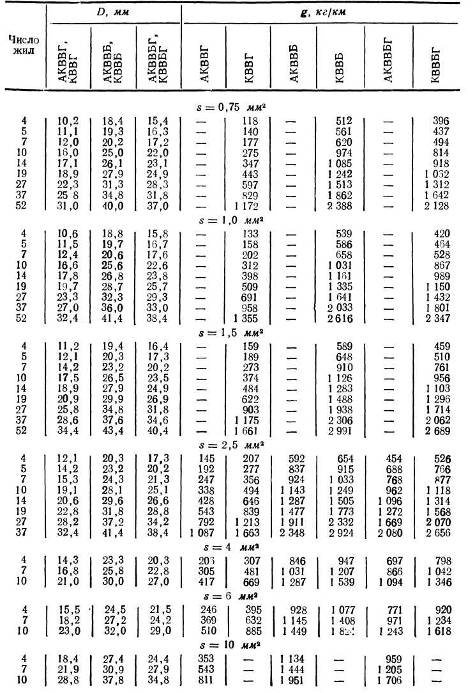

Таблица 16-4

Наружный диаметр и масса кабелей марок АКВВГ, АКВВБ, АКВВБГ, КВВГ, КВВБ и КВВБГ

Таблица 16-5

Наружные диаметры и масса кабелей марок АКВПГ, АКВПБ, АКВПБГ, КВПГ, КВПБ и КВПБГ

Таблица 16-6

Наружные диаметры и масса кабелей марок АКВРГ, АКВРБ, АКВРБГ, КВРГ, КВРБ и КВРБГ

Таблица 16-7

Наружные диаметры и масса кабелей марок АКНРГ, АКНРБ, АКНРБГ, КНРГ, КНРБ и КНРБГ

Таблица 16-8

Наружные диаметры и массы кабелей марок КСРГ, КСРБ, КСРБГ и КСРК

Электрическое сопротивление алюминиевой жилы, пересчитанное на +20° С, не более 29,5 ом/км и медной жилы —не более 18,2 ом/км.

Сопротивление изоляции жилы кабеля с резиновой и полиэтиленовой изоляцией по отношению ко всем остальным жилам, соединенным с землей (со свинцовой оболочкой), не менее 50 Мом-км и кабелей с поливинилхлоридной изоляцией — не менее 5 Мом* км.

Изолированные жилы после 6 ч пребывания в воде испытывают напряжением 2 кв переменного тока в течение 5 мин или на аппарате сухого испытания жилы сечением 0,75—6 мм2 напряжением — 6 кв и сечением 10 мм2 — 7 кв.

Готовый кабель испытывают напряжением 2 кв в течение 5 мин.
