РАДИОЧАСТОТНЫЕ КАБЕЛИ

КОАКСИАЛЬНЫЕ КАБЕЛИ СО СПЛОШНОЙ ПОЛИЭТИЛЕНОВОЙ ИЗОЛЯЦИЕЙ

Внутренний проводник коаксиальных кабелей изготовляют из медной или биметаллической (сталемедной) проволоки, луженной или посеребренной. Наиболее распространенной конструкцией внутреннего проводника является сплошная медная проволока. Для повышения гибкости и вибростойкости внутренний проводник некоторых типов кабелей изготовляют скрученным из 7 проволок.

В радиочастотных коаксиальных кабелях со сплошной полиэтиленовой изоляцией слой полиэтилена концентрично наложен на внутренний проводник, заполняющий все пространство между внутренним и внешним проводниками. Эксцентричность (максимальное смещение продольной оси внутреннего проводника относительно продольной оси кабеля) сплошной изоляции не более 10%.

Внешний проводник и экран выполняют оплеткой медными проволоками, медными лужеными или медными посеребренными проволоками, плотно прилегающими к изоляции. Отдельные типы кабелей изготовляют с внешним проводником в виде повива медными прямоугольными проволоками или в свинцовой оболочке.

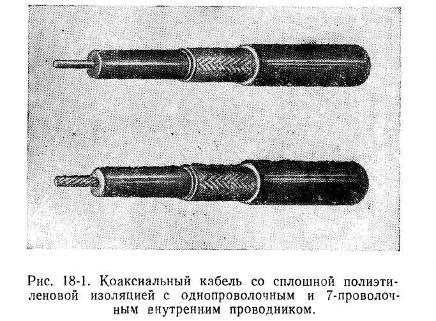

Оболочку кабелей изготовляют из светостабилизированного полиэтилена (с добавкой сажи), поливинилхлоридного пластиката или свинца (рис. 18-l).

Конструктивные данные, наружный диаметр и длина выпускаемых коаксиальных радиочастотных кабелей приведены в табл. 18–2.

Таблица 18-2

Конструктивные данные радиочастотных коаксиальных кабелей со сплошной полиэтиленовой изоляцией

Таблица 18-3

Электрические характеристики радиочастотных коаксиальных кабелей со сплошной полиэтиленовой изоляцией

Таблица 18-4

Конструктивные данные коаксиальных кабелей со сплошной полиэтиленовой изоляцией, не разрешенных для применения в новых разработках

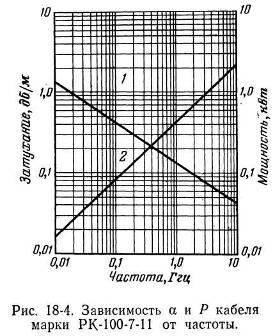

Электрические характеристики кабелей: волновое сопротивление, затухание на частотах 0,2; 3 и 10 Ггц, испытательное напряжение, начала короны, экранное затухание, а так же справочные данные о величинах затухания и передаваемой мощности по кабелю — приведены в табл. 18–3. Сопротивление изоляции кабелей со сплошной полиэтиленовой изоляцией не менее 5 000 Мом* км, емкость кабелей, имеющих волновое сопротивление 50 ом, равна 100 пф/м, 75 ом — 67 пф/м и 100 ом— 31 пф/м. Коэффициент укорочения длины волны в кабеле равен l, 52. Стабильность затухания кабелей определяют после трехкратного воздействия низкой и высокой температуры с промежуточной выдержкой при комнатной температуре при измерении на наивысшей рабочей частоте (наличие затухания после испытания на стабильность приведено в табл. 18-3). Зависимость α и Р кабелей от частоты приведена на графиках, изображенных на рис. 18–2 — 18–4.

Радиочастотные коаксиальные кабели со сплошной полиэтиленовой изоляцией предназначены для работы при температурах от —60 до +85° С, влажности до 98% при 40° С, остаточном атмосферном давлении до 5 мм рт. ст., минимальном радиусе изгиба при монтаже при +5° С и выше не менее 5 D и при температуре ниже +5° С не менее 10 D, при транспортировании и хранении не менее 10 D; минимальная температура при изгибе —40° С; сохраняют работо-

способность в условиях вибрации в диапазоне частот 5—2 500 гц с ускорением до 15 g, ударной нагрузке 10 000 ударов с ускорением до 75 £ и линейном ускорении до 50 g. Срок хранения кабелей 8—12 лет, долговечность 2 000— 10 000 ч. В процессе хранения и эксплуатации допускается снижение морозостойкости при изгибах до —30° С и увеличение затухания, которое к концу срока хранения не должно превышать величины, указываемой в ГОСТ на кабели для частоты 2 Ггц. Минимальная вероятность безотказной работы Рмин = 0,9 на время 1 000 ч при достоверности ρ =0,9.

Конструктивные данные радиочастотных кабелей со сплошной полиэтиленовой изоляцией, не разрешенные для применения в новых разработках, приведены в табл. 18–4, а электрические характеристики этих кабелей — в табл. 18–5.

Кабели РК-75-4-11 А, PK-75-4-12 A, PK-75-4-15 A,

Таблица 18-5

Электрические характеристики коаксиальных кабелей с полиэтиленовой изоляцией, не разрешенных для применения в новых разработках

РК-75-4-16 А, РК-75-7-11 А, РК-75-7-12 А, РК-75-7-15 А, РК-75-7-16 А, РК-75-9-12 А и РК-75-9-13 А по техническим условиям ТУ 16–06.505. 034–67 выпускают для систем коллективного приема телевидения и индивидуальных приемных антенн. Эти кабели отличаются от основных марок внешним проводником, выполняемым плотностью 40—60% при угле наложения оплетки 65—75°. Кабели для телевизионных антенн не подвергают испытанию на корону, не измеряют затухание на частоте 3 Ггц до и после испытания на стабильность.
