Механические свойства электродвигателей и способы регулирования частоты их вращения

Двигатель постоянного тока последовательного возбуждения

Уравнение механической характеристики имеет вид

где ω — частота вращения, рад/с;

Rob — сопротивление обмотки последовательного возбуждения, Ом;

α— коэффициент линейной зависимости (в первом приближении) магнитного потока от тока якоря.

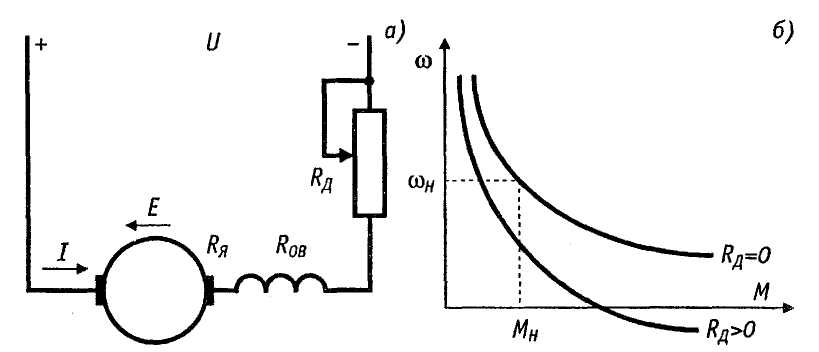

Рис. 17.6. Схема включения (а) и механические характеристики (б) двигателя постоянного тока последовательного возбуждения

Регулирование скорости вращения этого двигателя осуществляют путем введения в цепь якоря дополнительного сопротивления. Чем оно больше по величине, тем круче проходят механические характеристики (рис. 17.6, б). Регулируют скорость также путем шунтирования якоря.
